Para fabricantes que buscan calidad constante, producción flexible e impresión eficiente en superficies planas,Ohmio verdeproporciona elMáquina de serigrafía de elevación plana controlada por microcomputadoracon estructura semiautomática, control por microordenador, adsorción al vacío y tecnología de accionamiento de frecuencia variable. Con velocidades de impresión de hasta 1.100 impresiones/hora según el modelo, este equipo está diseñado para aplicaciones industriales exigentes.
Un sistema moderno de serigrafía plana necesita más que un movimiento de impresión básico. Debe proporcionar un posicionamiento estable, una presión de impresión controlada, una distribución uniforme de la tinta y un funcionamiento práctico. La máquina serigráfica de elevación plana controlada por microcomputadora combina un sistema de control por microcomputadora basado en LCD con transmisión eléctrica de elevación e impresión de frecuencia variable, control neumático del raspador, adsorción de plataforma de vacío y funciones de alineación ajustables. Green Ohm ofrece tres modelos (BS-5070S, BS-6090S y BS-80120S) con áreas de impresión máximas de 500 × 700 mm a 800 × 1200 mm y velocidades máximas de 900 a 1100 impresiones/hora. Esto hace que la máquina sea adecuada para productos publicitarios, acrílico, láminas de metal, placas de circuitos, interruptores de película, papel cerámico, etiquetas autoadhesivas, tarjetas, cajas de madera y otros materiales planos.
Tabla de contenido
- ¿Qué es una máquina de serigrafía de elevación plana controlada por microcomputadora?
- ¿Cuáles son las características clave de la máquina?
- ¿Cuáles son las principales especificaciones técnicas?
- ¿Qué materiales y aplicaciones puede manejar?
- ¿Cómo mejora la eficiencia de la impresión?
- ¿Cómo deberían los compradores seleccionar el modelo adecuado?
- ¿Qué deben considerar los operadores durante la operación?
- Preguntas frecuentes
- ¿Por qué considerar Green Ohm para equipos de impresión de pantalla plana?

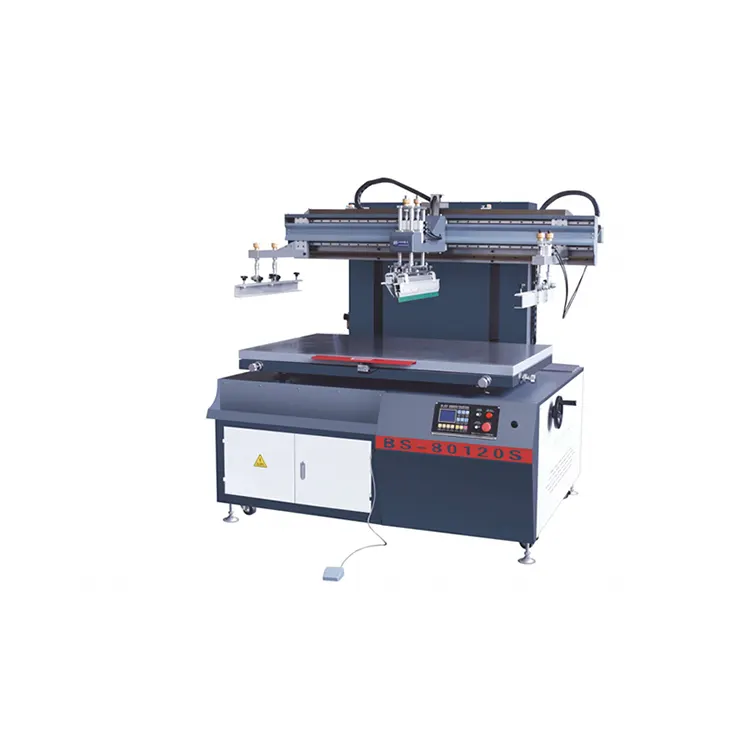

¿Qué es una máquina de serigrafía de elevación plana controlada por microcomputadora?
Una máquina de serigrafía de elevación plana controlada por microcomputadora es un sistema de serigrafía semiautomático diseñado para imprimir gráficos, texto y patrones en sustratos rígidos o planos. A diferencia del equipo manual básico, la máquina integra control electrónico, elevación mecánica, ajuste de velocidad de frecuencia variable y operación neumática de la cuchilla en un solo sistema de producción.
La máquina utiliza una estructura de elevación de brazo recto. La pantalla se mueve a través de un proceso de elevación controlado mientras el trazo de impresión se realiza de izquierda a derecha. Un sistema de control por microcomputadora con pantalla LCD permite a los operadores administrar las funciones operativas clave de manera más conveniente.
Durante la impresión, la plataforma de vacío mantiene firmemente la pieza de trabajo en su posición. Esto ayuda a reducir los movimientos no deseados durante el trazo de impresión y permite un registro más consistente. La máquina también utiliza funciones de alineación ajustables para que los operadores puedan ajustar la relación entre la pantalla, el sustrato y la plataforma de impresión.
Según las especificaciones publicadas por Green Ohm, el sistema está diseñado para una alta productividad manteniendo al mismo tiempo un funcionamiento suave y precisión de posicionamiento. Los modelos disponibles cubren varios tamaños de producción, lo que permite a los usuarios adaptar la capacidad del equipo a sus requisitos de impresión reales.
¿Cuáles son las características clave de la máquina?
Control LCD por microordenador
El sistema de control por microordenador integrado utiliza una pantalla LCD y una interfaz orientada al funcionamiento. Este diseño hace que la configuración de la máquina sea más fácil de monitorear y ajustar durante la producción, al tiempo que reduce la dependencia de controles manuales complicados.
Elevación e impresión de frecuencia variable
Se aplica un control eléctrico de frecuencia variable tanto al mecanismo de elevación como a la transmisión de impresión. Esto permite un ajuste de velocidad más suave y un movimiento alternativo controlado para la impresión y el retorno de tinta. El movimiento estable es particularmente importante cuando la producción requiere una calidad de impresión repetible durante ciclos prolongados.
Control neumático del raspador y de la cuchilla de tinta
El raspador y la cuchilla de tinta utilizan control neumático con ajuste de presión independiente. Una función de elevación neumática secundaria también facilita el reemplazo de la placa de criba y el desmontaje de herramientas, lo que ayuda a simplificar el trabajo de configuración de rutina.
Plataforma de adsorción al vacío
La plataforma de adsorción automática al vacío sujeta de forma segura las piezas planas durante la impresión. Combinada con una manija de ajuste fino para la alineación de la pantalla, esta estructura ayuda a los operadores a realizar correcciones prácticas antes de las ejecuciones de producción.
Diseño de plataforma orientado a la seguridad
La máquina incorpora un mecanismo de protección de seguridad en la zona de la plataforma. Cuando se presiona o se pisa la posición de seguridad correspondiente, la plataforma está diseñada para elevarse y volver a su posición original, proporcionando una protección operativa adicional.
¿Cuáles son las principales especificaciones técnicas?
La elección de una máquina de serigrafía debe comenzar con el área de impresión requerida, la velocidad de producción, las dimensiones del marco de la pantalla y las utilidades de taller disponibles. Las siguientes especificaciones se basan en los tres modelos publicados por Green Ohm.
| Especificación | BS-5070S | BS-6090S | BS-80120S |
|---|---|---|---|
| Área máxima de impresión | 500 × 700 milímetros | 600 × 900 milímetros | 800 × 1200 milímetros |
| Área máxima del marco de malla | 750 × 1000 milímetros | 850 × 1200 milímetros | 1000 × 1500 milímetros |
| Tamaño mínimo de pantalla | 500 × 400 milímetros | 500 × 400 milímetros | 500 × 400 milímetros |
| Tamaño de la plataforma de impresión | 600 × 900 milímetros | 700 × 1100 milímetros | 900 × 1400 milímetros |
| Velocidad de impresión más rápida | 1.100 impresiones/hora | 1.000 impresiones/hora | 900 impresiones/hora |
| Presión de aire de trabajo | 5–8 | 5–8 | 5–8 |
| Fuente de alimentación | 380V / 2,25kW | 380V / 2,65kW | 380V / 3,7kW |
| Peso total | 520 kilogramos | 560 kilogramos | 600 kilos |
| Dimensiones de la máquina | 1300 × 1080 × 1680 milímetros | 1500 × 1180 × 1680 milímetros | 1800 × 1380 × 1680 milímetros |
Las tres configuraciones ofrecen una gama práctica para diferentes tamaños de productos planos. La BS-5070S se centra en un área de impresión máxima más pequeña y una velocidad máxima listada más alta, mientras que la BS-80120S proporciona el área de impresión más grande para sustratos más grandes. Los compradores deben considerar tanto las dimensiones de la pieza de trabajo como el ciclo de producción real en lugar de seleccionar una máquina basándose únicamente en la velocidad máxima.
¿Qué materiales y aplicaciones puede manejar?
La serigrafía plana se utiliza ampliamente cuando los fabricantes necesitan patrones duraderos y visualmente claros sobre sustratos rígidos o relativamente planos. La máquina está diseñada para una amplia gama de materiales y productos, que incluyen:
- papel y tarjetas
- Vidrio acrílico y orgánico.
- Hojas de hierro y otros metales.
- Placas de circuito impreso
- interruptores de película
- Papel de flores de cerámica
- Pegatinas autoadhesivas
- cajas de madera
- Productos publicitarios y promocionales.
- Otros objetos planos y duros
Esta versatilidad hace que el equipo sea relevante para los fabricantes que trabajan en publicidad, señalización, electrónica, embalaje, productos decorativos y componentes industriales. Sin embargo, antes de la producción, se deben verificar las dimensiones del sustrato, las características de la superficie, la compatibilidad de la tinta y las especificaciones de la pantalla para la aplicación prevista.
¿Cómo mejora la eficiencia de la impresión?
1. Posicionamiento más consistente
La calidad de la serigrafía depende en gran medida del posicionamiento del sustrato y la alineación de la pantalla. La plataforma de adsorción al vacío ayuda a asegurar la pieza de trabajo, mientras que las funciones de ajuste fino permiten a los operadores corregir la alineación antes de la producción.
2. Movimiento de impresión controlado
La transmisión de frecuencia variable permite ajustar la velocidad de impresión en lugar de depender de un ciclo mecánico fijo. Esto proporciona una mayor flexibilidad cuando diferentes sustratos, tintas o patrones de impresión requieren diferentes condiciones operativas.
3. Intervención manual reducida
El control por microcomputadora, el funcionamiento neumático de las cuchillas y la adsorción al vacío automatizada reducen la cantidad de acciones manuales repetitivas necesarias durante la producción. Esto puede hacer que la producción sea más fácil de estandarizar entre operadores.
4. Adecuado para producción repetitiva
Con velocidades máximas listadas de hasta 1100 impresiones por hora, el equipo está diseñado para entornos de producción donde los ciclos de impresión repetibles son más importantes que la impresión manual única.
5. Cobertura de productos flexible
Tres tamaños de máquina proporcionan diferentes capacidades de área de impresión. Por lo tanto, los fabricantes pueden seleccionar una configuración de acuerdo con las dimensiones actuales del producto mientras consideran los posibles requisitos de producción futuros.
¿Cómo deberían los compradores seleccionar el modelo adecuado?
Comprar una máquina de serigrafía debería implicar algo más que comparar precios. Una evaluación estructurada puede ayudar a evitar desajustes de capacidad y costos innecesarios de equipos.
- Confirme el tamaño máximo del producto:Mida el sustrato más grande que necesita imprimirse y compárelo con el área de impresión máxima de la máquina.
- Verifique el requisito del marco de la pantalla:Asegúrese de que el modelo seleccionado pueda adaptarse a las dimensiones del marco de malla requeridas por su obra de arte y proceso de impresión.
- Estimar la demanda de producción real:La velocidad máxima de impresión es una especificación de referencia, no necesariamente la tasa de producción sostenida real. Incluya el tiempo de carga, descarga, curado y preparación en los cálculos de capacidad.
- Evaluar la compatibilidad del material:Confirme que la configuración de la máquina, la pantalla, la tinta y el sustrato sean adecuados para la aplicación prevista.
- Revisar condiciones del taller:Verifique los requisitos de energía eléctrica, disponibilidad de aire comprimido, espacio en el piso y acceso a las máquinas antes de la instalación.
- Considere productos futuros:Si se espera que el tamaño de los productos aumente, la selección de una plataforma de impresión más grande puede proporcionar flexibilidad de producción adicional.
Por ejemplo, un fabricante que imprime principalmente paneles publicitarios pequeños puede no necesitar la configuración más grande. Una empresa que produzca láminas acrílicas o paneles metálicos de mayor tamaño puede beneficiarse del área de impresión ampliada del BS-80120S. La elección adecuada depende en última instancia de la cartera de productos y del flujo de trabajo de producción.
¿Qué deben considerar los operadores durante la operación?
Los resultados consistentes dependen tanto del diseño de la máquina como de las prácticas operativas. Una rutina operativa práctica debería incluir las siguientes comprobaciones:
- Inspeccione la pantalla y el marco de malla antes de la producción.
- Confirme que la pieza de trabajo esté colocada correctamente en la plataforma de vacío.
- Verifique la alineación de la pantalla y el sustrato antes de comenzar un lote de producción.
- Ajuste la presión del raspador según los requisitos de impresión.
- Establezca una velocidad de impresión adecuada para el sustrato y el sistema de tinta.
- Mantenga los sistemas neumáticos y eléctricos dentro de sus condiciones operativas especificadas.
- Limpie los residuos de tinta de los componentes de impresión relevantes después de la producción.
- Inspeccionar periódicamente carriles guía, componentes móviles y elementos neumáticos.
Estas prácticas pueden ayudar a reducir errores de registro evitables, transferencias de tinta inconsistentes y tiempos de inactividad innecesarios. Para los equipos de producción, los procedimientos operativos estándar también son útiles para mantener resultados consistentes cuando varios operadores usan el mismo equipo.
Preguntas frecuentes
¿Cuál es la velocidad máxima de impresión de esta máquina?
La velocidad máxima indicada varía según el modelo. La BS-5070S alcanza hasta 1.100 impresiones por hora, la BS-6090S hasta 1.000 impresiones por hora y la BS-80120S hasta 900 impresiones por hora. La producción real depende del manejo del sustrato, las condiciones de impresión y el flujo de trabajo de producción.
¿Qué materiales puede imprimir la máquina?
La máquina está diseñada para materiales planos como papel, plástico, acrílico, láminas de metal, placas de circuitos, interruptores de película, papel cerámico, pegatinas autoadhesivas, tarjetas y cajas de madera.
¿La máquina es completamente automática?
No. La configuración publicada es una máquina de serigrafía semiautomática. Combina control por microcomputadora, funciones de cuchillas neumáticas, transmisión de frecuencia variable y adsorción al vacío y, al mismo tiempo, requiere la participación del operador en el manejo de materiales y la configuración de la producción.
¿Cuál es el área de impresión más grande disponible?
La BS-80120S proporciona el área de impresión máxima más grande de la lista con 800 × 1200 mm. Su área máxima de marco de malla es de 1000 × 1500 mm.
¿Qué fuente de alimentación se requiere?
Las especificaciones publicadas enumeran una fuente de alimentación de 380 V. Las potencias nominales son 2,25 kW para el BS-5070S, 2,65 kW para el BS-6090S y 3,7 kW para el BS-80120S. Los compradores deben confirmar la configuración eléctrica final antes de la instalación.
¿Cómo ayuda la adsorción al vacío a la serigrafía?
La adsorción al vacío ayuda a mantener la pieza plana de forma segura en la plataforma de impresión. El posicionamiento estable del sustrato puede respaldar una alineación de la pantalla más consistente y reducir los errores de impresión relacionados con el movimiento.
¿Por qué considerar Green Ohm para equipos de impresión de pantalla plana?
Ohmio verde Machinery afirma que su enfoque de producción combina capacidad de investigación técnica, pruebas de calidad, un sistema de producción completo y soporte de la cadena de suministro. Cada máquina se verifica antes de la entrega, y la información publicada del producto enfatiza la precisión del posicionamiento, el funcionamiento suave, la consistencia de la impresión y el uso industrial a largo plazo.
Para los fabricantes que evalúan equipos de impresión de pantalla plana, los factores clave de decisión son claros: área de impresión, velocidad de producción, capacidad del marco de la pantalla, compatibilidad del sustrato, funciones de control, estabilidad de la plataforma y requisitos del taller. Los modelos BS-5070S, BS-6090S y BS-80120S proporcionan diferentes niveles de capacidad para fabricantes con diferentes dimensiones de productos y necesidades de producción.
Si está planificando una nueva línea de serigrafía, reemplazando equipos existentes o comparando configuraciones de máquinas, obtenga más información sobre la máquina de serigrafía de elevación plana controlada por microcomputadora y analice los requisitos de su aplicación con Green Ohm. Para la selección de modelos, especificaciones técnicas y soluciones de producción adaptadas a sus productos,contáctanoshoy y deje que Green Ohm le ayude a identificar una configuración adecuada para su operación de impresión.
